一、工作原理

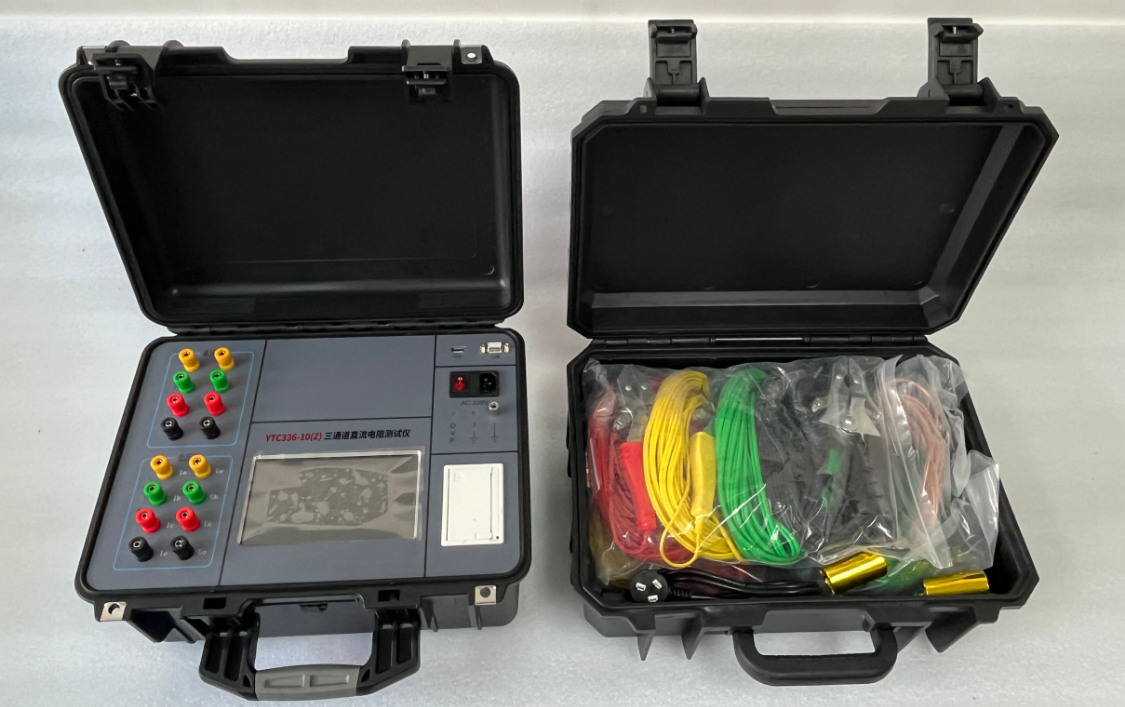

YTC336-10(Z) 三相直流電阻測試儀通常情況下，用傳統的方法測量變壓器繞組及大功率電感設備的直流電阻是一項費時費力的工作。為了解決這一現狀，滿足當下變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了新一代變壓器直流電阻測試儀。該儀器是集助磁法測試、三相測試（Yn，Y、△）和消磁功能于一體的快速測試儀，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善的特點，是測量大型電力變壓器直流電阻的理想設備。
二、儀器特點
1)本儀器可根據被測試品選擇相應的輸出電流值進行測試，主要適應于測量變壓器、互感器等感性電阻。
2)對于五柱鐵心和低壓繞組為三角形連接的大型變壓器，儀器可采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。
3)本儀器設有三通道測試功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試直至測試完成。
4)根據被測試品繞組材質可設置繞組材料，選擇銅或鋁，用于區分不同材質的折算溫度系數。
5)儀器內設有變壓器YN繞組中性點引出線電阻的檢測功能，可讓三通道測試數據更接近單相測試值。
6)儀器設有變壓器消磁功能，能有效的幫助變壓器減少剩磁。
7)儀器采用7寸彩色觸摸屏，界面顯示清晰美觀，并可實時顯示測試數據。
8)儀器可選配中文、英文兩版操作界面，可根據客戶要求配置。
9)具有RS232通訊接口，配合上位機操控軟件，可將測試數據傳輸?shù)胶笈_(tái)。
10)具有藍牙通訊功能，匹配自主研發的藍牙APP實現手機端對儀器進行操作。
11)具有USB接口，可以將測試數據轉存到U盤。
12)本儀器內置日歷時鐘、可存儲、調閱、打印100組測試數據功能。
13)參數設置更加完善，可以設置變壓器的測試?yán)@組、分接位置、測試相別、試品溫度、折算溫度等。
本儀器采用工業塑殼機箱，便于攜帶，提高使用壽命。
三、操作說明：
儀器接線端子與試品連接好以后，打開電源開關，儀器初始化完成后進入“主菜單”屏。
此時頂欄顯示儀器系統時間和一些狀態指示圖標，中間顯示功能選項。點擊相應功能選項，進入所選功能菜單。
1 直阻測試
點擊“直阻測試”項后，進入“直阻測試-參數設置”屏。
1）試品編號：設置設備編號或試驗編號。
2）分接位置：設置當前分接開關的所在位置，只做記錄使用。
3）阻值換算：測試溫度、折算溫度、繞組材料三個選項用于測試結果的溫度折算。
4）測試?yán)@組：選擇對應的測試?yán)@組；其中高壓繞組和中壓繞組對應儀器高壓端子，低壓繞組對應儀器低壓端子。
5）測試相別：選擇要測試的相別；可選擇單相測試和三相測試；其中“三相Yn”指三相直阻同時測量，適用帶中性點的星接繞組，“三相Y/D”指三相直阻分相測量，適用不帶中性點的星接繞組或角接繞組；當選擇低壓繞組時，可使用助磁法進行直阻測試。
6）測試電流：選擇要使用的測試電流。
7）開始測試：所有參數設置完成后，按“開始測試”按鈕進行測試。
以下介紹“三相Yn”測量界面，其它測量界面操作類似。
1）分接位置：變壓器高壓側的分接開關所在位置，按“-”和“+”可改變數值，以便對測試結果進行記錄。
2）相別：對應測試?yán)@組的具體相別。
3）電流: 對應測試相別的實際輸出電流大小。
4) 測量值: 對應測試相別的實際測試電阻值。
5) 折算值: 根據參數設置，將當前測試電阻值折算到固定溫度下對應的電阻值。
6) ΔR-05S: 測試結果在5S的電阻變化率，可選5S、15S、30S變化率。
7) 不平衡率: 儀器自動計算的三相不平衡率。
8) 測量時長: 測試過程用時統計。
9）停止測試:停止當前測試，返回參數設置屏。
10)數據鎖定 :“數據刷新”表示當前數據已被鎖定，不再進行刷新，點擊“數據刷新”可繼續測試數據并刷新，同時按鈕轉為“數據鎖定”。
11)結果打印:將當前的測試結果通過面板打印機進行打印。
12) 結果儲存: 將當前的測試結果保存到儀器本機或保存到U盤。
儀天成YTC336-10(Z) 三相直流電阻測試儀可根據被測試品選擇相應的輸出電流值進行測試，主要適應于測量變壓器、互感器等感性電阻。
