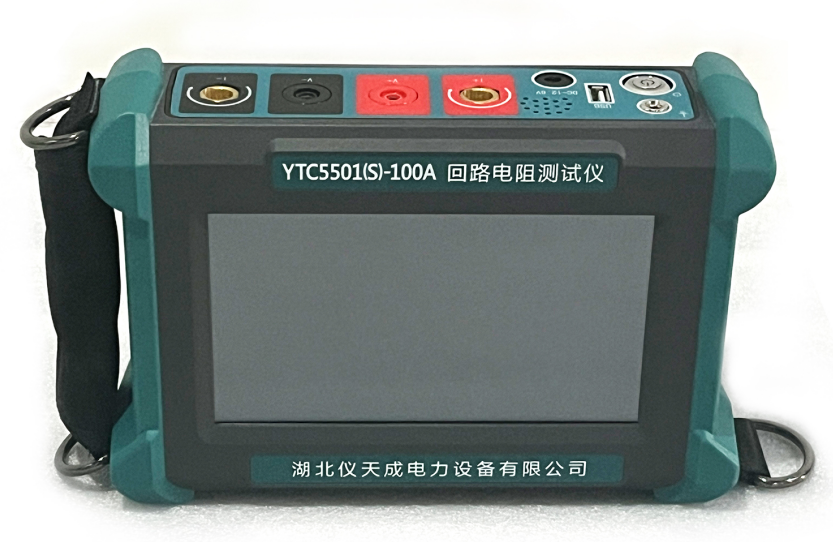

一、工作原理 YTC5501(S)-100A回路電阻測試儀適用于高壓開關接觸電阻（回路電阻）的高精度測量，同樣適用于其他需要大電流、微電阻測量的場合。儀器測量數據準確，性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
二、儀器特點
1.采用高亮7寸彩色液晶屏，顯示清晰，人機界面友好，陽光下可視。 2.整機由高速芯片控制，自動化程度高，操作簡單。 3.輸出電流最大可達100A，測試速度快，測量精度高。 4.保護功能齊全，具有過流、短路、過熱保護功能。 5.過熱保護：電池過熱及功率器件保護，門限：70℃； 6.電池過放保護：電池一格電量將進入電池保護模式，禁止所有測試。 7.內置大容量非易失性存儲器，可存儲512組數據，支持查閱和導出。 8.內置高精度時鐘，實時顯示時間。 9.具有U盤存儲功能。 10.語音播報功能，測試完畢后自動播報測量結果。 三、技術參數
1.測試電流：50A/100A 2.量程：5μΩ～25mΩ(50A); 3.5μΩ～10mΩ(100A)。 4.最小分辨率：0.01μΩ 5.測量時間：50A檔：5s/10s/30s/60s/快速可選；100A檔：5s/10s/30s/快速可選。 6.測量精度：±(示值×0.5%+0.2μΩ) 7.使用溫度：-10℃～50℃。 8.相對濕度：≤90%RH，不結露。 9.供電方式：內置鋰電池，充電電壓DC12.6V。
儀天成YTC5501(S)-100A回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4- 2019有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。
回路電阻測試儀支持傳統回路電阻測試，需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。
