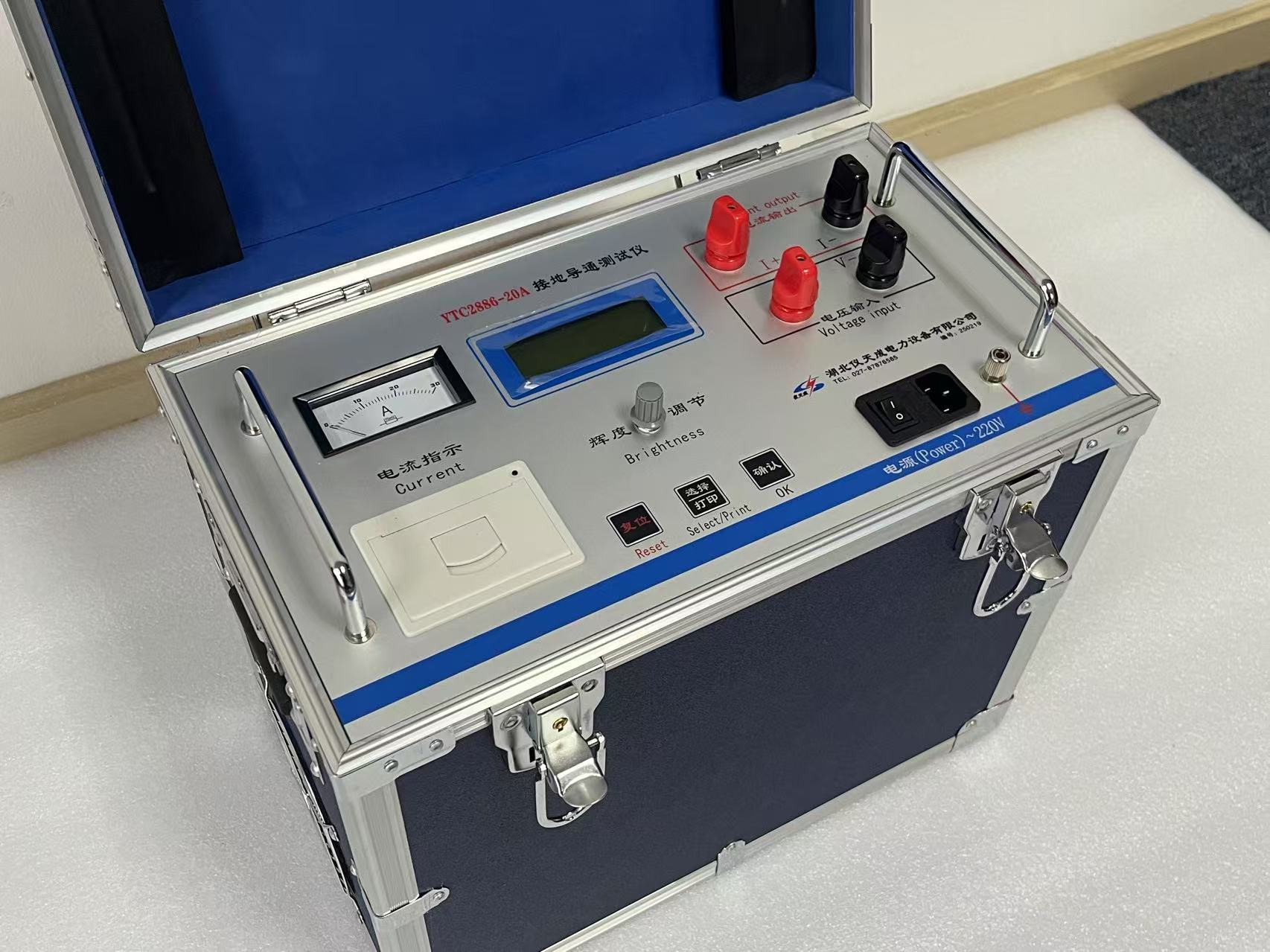

儀天成YTC2886-20A接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀。
一、工作原理
YTC2886-20A接地導通電阻測試儀是用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。在電力設備的長時間運行過程中，接地引下線連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在安全隱患，嚴重時會造成設備失地運行。
二、儀器特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、采用高頻開關電源技術，輸出電流大。
3、保護功能完善，性能更可靠。
4、響應速度快，自動刷新數據。
5、采用立式機箱結構，結構牢固，便于現場使用。
6、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
7、點陣式液晶，中文菜單。
8、熱敏打印機，高速、靜音，打印輸出測試結果。
三、技術指標
1.輸出電流 20A、10A、5A、2.5A、1A
2.量程 20A 100μΩ～1Ω
3.10A 500μΩ～2Ω
4.5A 1mΩ～4Ω
5.2.5A 2mΩ～8Ω
6.1A 5mΩ～20Ω
7.準確度 0.2%±2個字
8.分辨率 0.1μΩ
9.工作溫度 -10～40℃
10.環境濕度 ≤80%RH，無結露
11.工作電源 AC220V±10%，50HZ±1HZ
儀天成YTC2886-20A接地導通電阻測試儀采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。
